01 – DAMP & TERMISK OLIE
Hedtoliekedel
L-VTO & L-ELVTO er serien af industrikedler, der opvarmer cirkulerende termisk olie til meget høje temperaturer – enten med brændere til olie/gas eller med elektrisk opvarmning som energikilde.

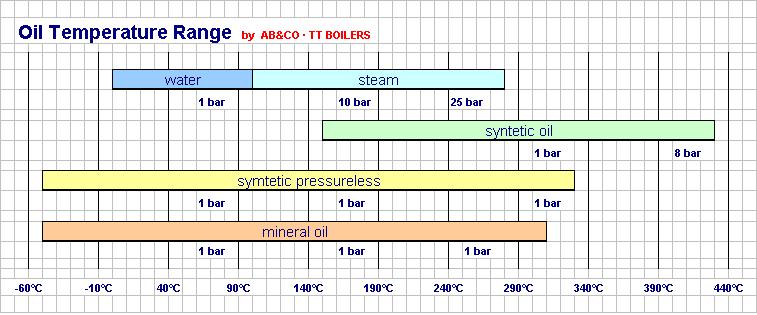

Anvendelsen af disse kedler er relevant til applikationer med høje temperaturer - som et alternativ til f.eks. damp og vand. Netop høj temperatur ved brug af damp og vand kræver et tilsvarende højt driftstryk, hvilket kan være en udfordring af mange årsager. Men i L-ELVTO- og L-VTO-serien af hedtoliekedler anvendes i stedet en speciel termisk olie (HTF) som varmebærer – og det betyder, at man kan opnå driftstemperaturer på op til 310 °C selv ved atmosfærisk tryk.
Den termiske olie cirkuleres enten gennem trykbeholdere med elektriske varmeelementer (den elektrisk opvarmet type L-ELVTO) – eller gennem ét langt rør, der er viklet op i to spiraler, som danner kedlen indvendige del, og som er udstyret med en gas- eller oliebrænder (L-VTO med brænder).
Alle hedtoliekedler er i udbredt grad tilpasset til den enkelte specifikke opgave.
Teknisk beskrivelse
Designet i henhold til PED 2014/68/EU & EN-standarder. CE-mærket og med fuld dokumentation.
Disse hedtoliekedler fremstilles i to udførelser.
"Option 1" er en elektrisk opvarmet udgave. "Option 2" er en udgave, der opvarmes af brænder (olie, gas eller kombinationer).
Begge optioner fås i adskillige størrelser, temperaturtrin og flow.

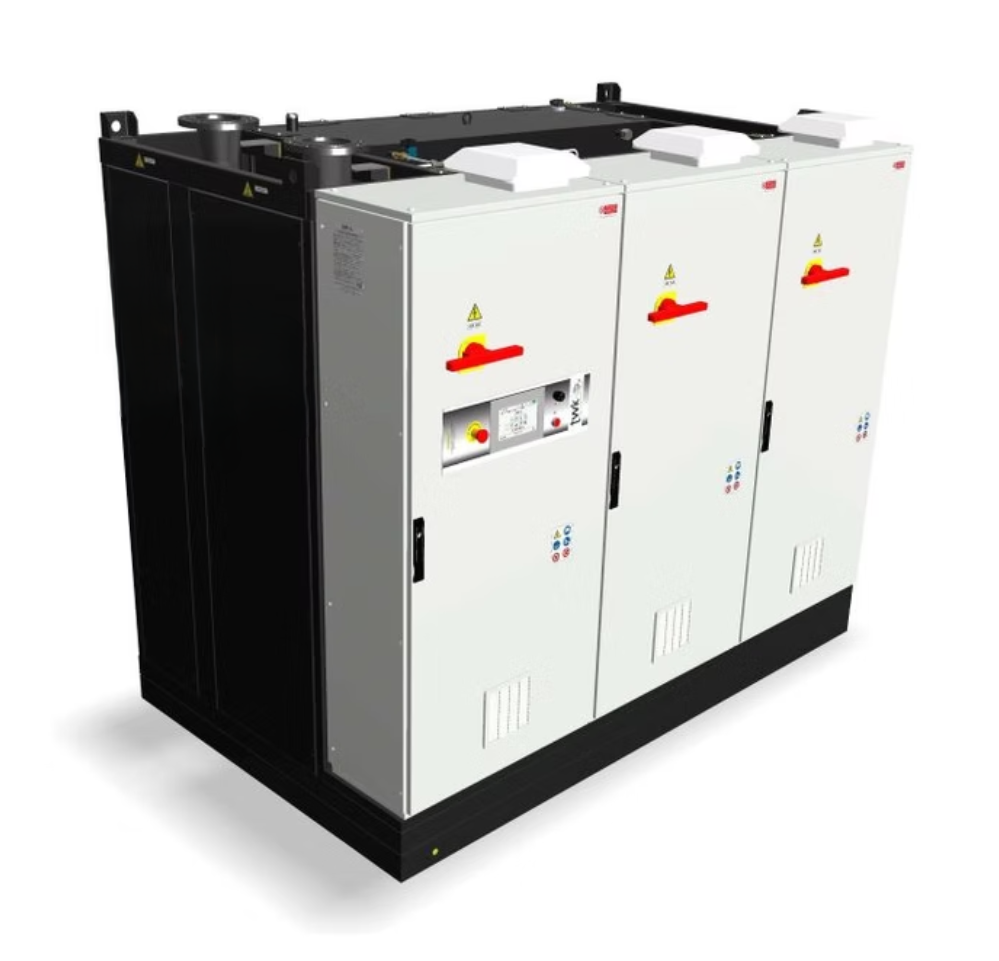

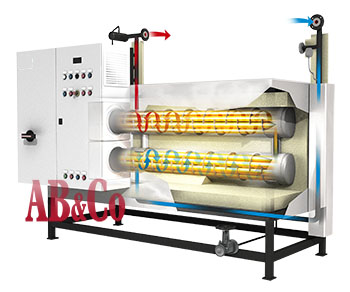

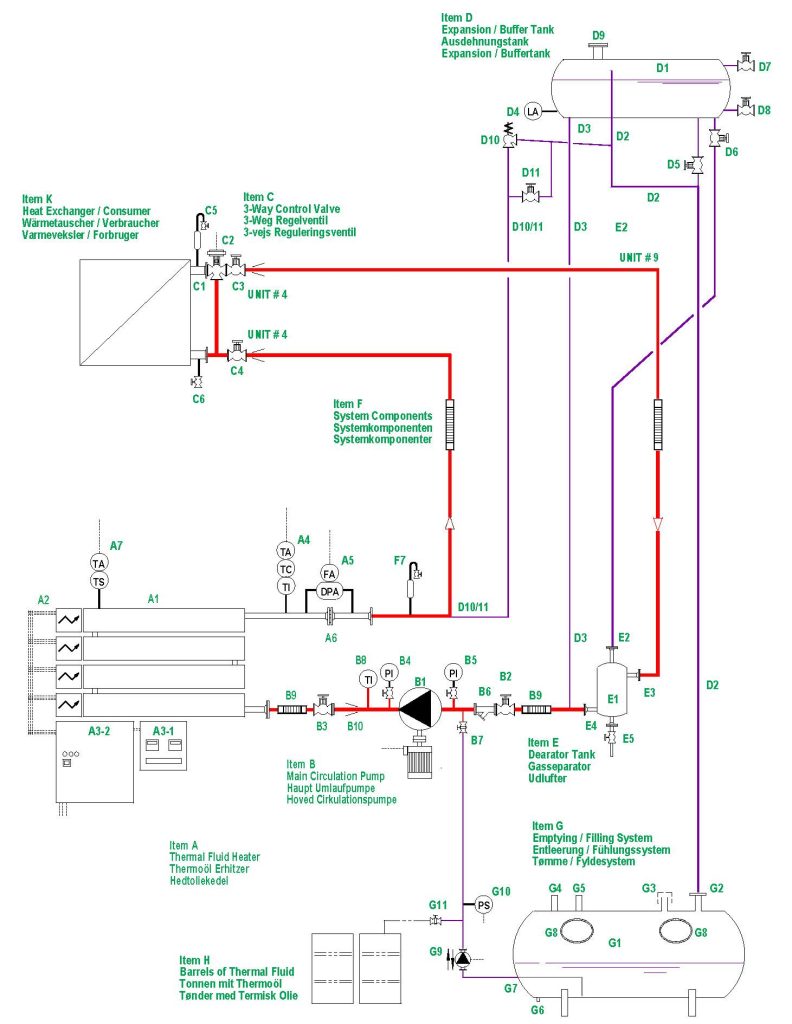

Option 1 er en produktlinje af elektriske opvarmede hedtoliekedler – er opbygget i et stativ bestående af flere elektriske varmelegemer forbundet i serie, hvor varmeelementerne er placeret i hver af varmerens trykbeholdere der herefter er seriforbundne.

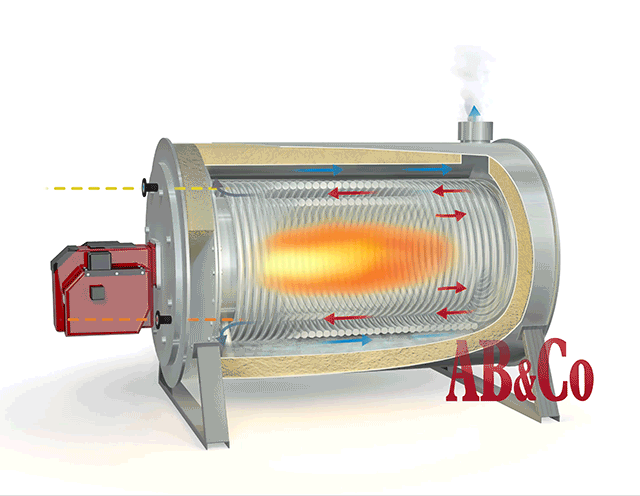

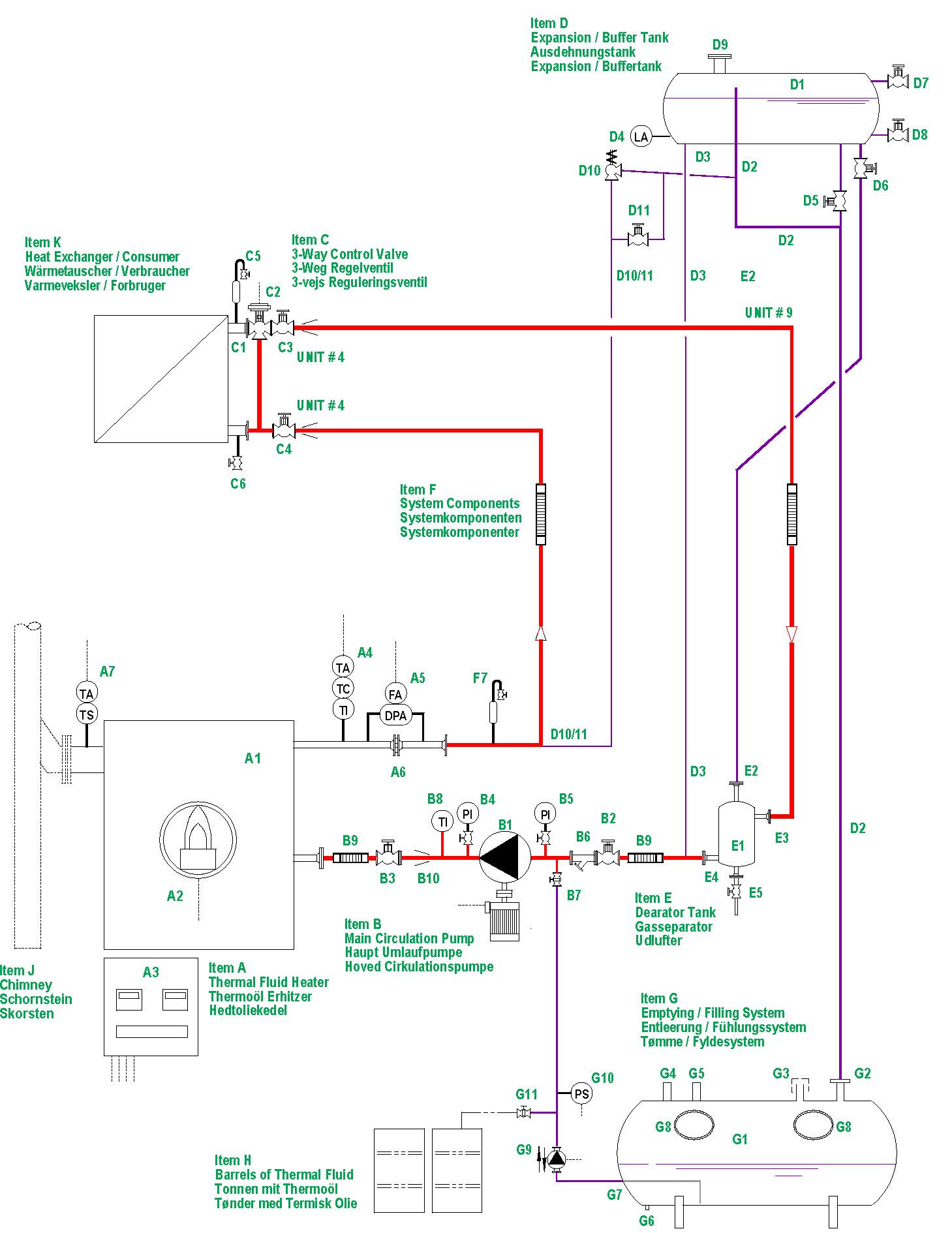

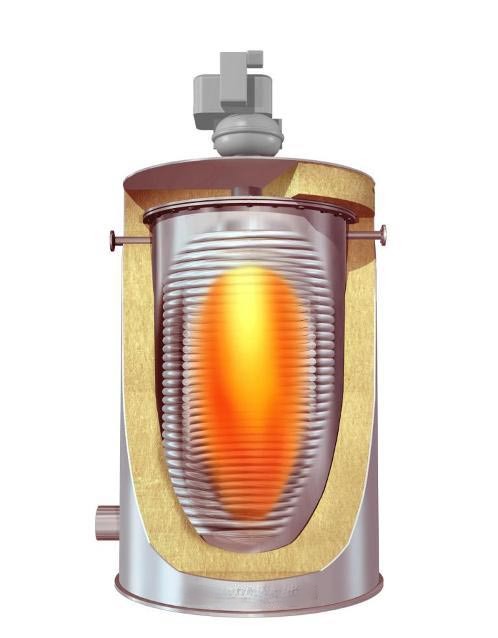

Option 2 er en produktlinje af gas-/olieopvarmede hedtoliekedler, dvs. med brændere og røggasafgang. Disse er opbygget i et rørspiralkoncept, dvs. ét enkelt rør langt rør viklet op i to rørspiraler, der er placeret inden i hinanden og danner både et forbrændingskammer og en konvektionsdel.
Dette giver et fuldt 3-trins design, der sikrer høj effektivitet og de laveste emissioner i henhold til EU-reglerne.

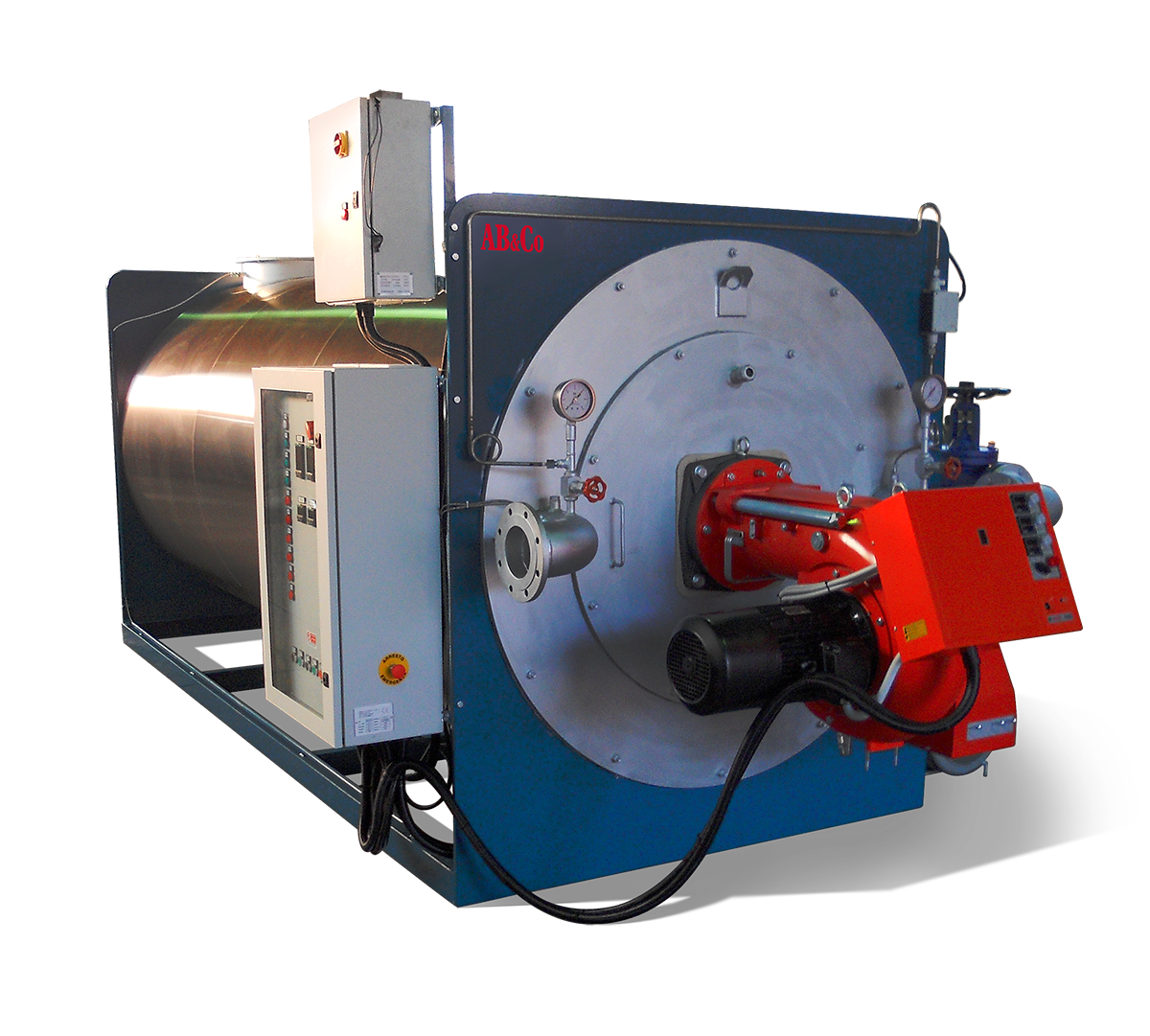

Designet omfatter samtidig Low-NOx brændere og et krævet også stort volumen af forbrændingskammeret. Kedlerne fås både i lodret og i vandret udførelse.
Alle hedtoliekedler individuelt designet og beregnet kontinuerlig 24/7 drift.
Skal du bruge mere generel information ?
Typiske kapaciteter, dimensioner og data i tabelform, diagrammer, illustrationer, fotos med eksempler, så er dette samlet i Teknisk Videnscenter. Et inspirerende sted at besøge.
Tekniske data:
Hedtoliekedel
| Emne | Tekniske data |
| Fabrikat | AB&CO (København, Danmark) |
| Modeller | Option 1: L-ELVTO & Option 2: L-VTO |
| Nettoydelser | 23 – 10.000 kW (20 – 8.600 Mcal/h) |
| Arbejdstemperatur (atmosfærisk) | Op til 310°C (normal højkvalitets termisk olie) |
| Arbejdstemperatur (tryksat) | Op til 400°C (speciel syntetisk termisk olie) |
| Energikilde (Option 1) | Elektricitet (el-varme) med modstandsvarmeelementer |
| Energikilde (Option 2) | Brændstof / brænder til gas, olie og kombinationer |
| Virkningsgrad 1 | 86 – 91% (option 1) |
| Virkningsgrad 2 | 99% (option 2) |
| Spænding | El-forsyning 3 x 400V / 690V |
| Standard Design | – Hovedstrømstavle inkl. relæer og fuld styring – Cirkulationspumpe (separat) med starter – Relevante armaturer, ventiler, indikatorer – Alt sikkerhedsudstyr og -anordninger – Specielle, skræddersyede termiske beregninger |

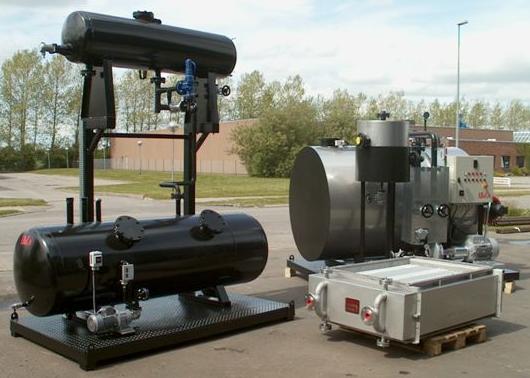

| Optioner / Special Design | – Design til forskellige flow/temperaturer på den termiske olie. – Vertikalt (stående) eller horisontalt (liggende) design. – Systemkomponenter til et komplet system – Ekspansionsbeholder & opsamlingsbeholder – Bundrammeløsning kedel & udstyr. |
